5-akselinen hiomakone: miten se toimii, tärkeimmät edut ja älykkäitä ostovinkkejä

Kun asiakas luovuttaa sinulle erän turbiinin teriä tai moniliuskaisia leikkuutyökaluja, perinteinen tapa on karkea ja viimeistellä jokainen pinta erillisillä koneilla, jolloin toivotaan, että samankeskisyys säilyy. 5-akselinen hiomakone muuttaa tätä aritmetiikkaa. Se voi sijoittaa työkappaleen ja pyörän viittä interpoloitua akselia pitkin, joten yksi asetus kattaa paljon laajemman geometrian. Mutta tekeekö se siitä oikean seuraavan ostoksen jokaisessa kaupassa? Rehellinen vastaus on: se kannattaa vain, kun työ todella vaatii samanaikaista moniakselista liikettä.

Mitä 5-akselinen hiomakone todella tekee

5-akselinen hiomakone ei ole pelkkä ulkoinen sylinterimäinen hiomakone, jossa on kaksi lisäpainiketta. X-, Y- ja Z-akselit liikuttavat pöytää, pyörän päätä tai työkappaletta kolmeen lineaariseen suuntaan. A- ja B-akselit pyörittävät ja kallistavat työkappaletta tai työkalun karaa. Yhdessä ne antavat sinulle viisi vapausastetta, joten hiomalaikka voi lähestyä monimutkaista profiilia melkein mistä tahansa kulmasta menettämättä kosketusta pintaan.

Käytännössä tämä tarkoittaa, että voit hioa monimutkaisen muotoillun pinnan yhdellä puristuksella. Kolmiakselisessa koneessa sinun on indeksoitava osa, määritettävä uudelleen ja hyväksyttävä ajo- ja kohdistusvirheet. Viisiakselinen interpolointi antaa pyörän pysyä kiinni teoreettisen pinnan radan kanssa, kun osa kääntyy ja kallistuu sen alla.

Kuinka 5-akselinen liike tuottaa tarkkuutta

5-akselisen hiomakoneen tarkkuus ei ole vain moottoreiden lisäys. Ohjausjärjestelmän on synkronoitava viisi akselia jatkuvasti. Nykyaikaiset CNC-ohjaukset käyttävät erotettuja suorakulmaisia ​​koordinaatteja ja käänteistä kinematiikkaa työstöradan muuttamiseksi samanaikaisiksi akselikomentoiksi. Jos yksi akseli poikkeaa jopa 0,002 mm, valmiissa profiilissa voi näkyä varjoja tai tärinää.

Mekaaninen jäykkyys on yhtä tärkeä. 5-akselinen hiomakone tarvitsee jäykän alustan, korkean lyijyn tarkkuuden kuularuuveissa ja lämpökompensaation karassa. Ilman niitä ylimääräiset akselit vain laajentavat virhebudjettia. Parhaissa viisiakselisissa malleissa käytetään esikuormitettuja lineaarisia kiskoja ja suoravetoisia pyöriviä pöytiä välyksen minimoimiseksi.

5-akselisen hionnan tärkeimmät edut käytännössä

Viisiakselinen hionta antaa sinulle vähemmän asetuksia, lyhyemmän kiertoajan, paremman pinnanlaadun ja mahdollisuuden luoda alileikattua ja kierrettyä geometriaa, jota yksinkertaisella uppohionnolla ei saavuteta. Se myös parantaa osien yhtenäisyyttä, koska samaa puristusta käytetään kaikille koneistetuille pinnoille.

Kun 5-akselinen kone ei sovi parhaiten

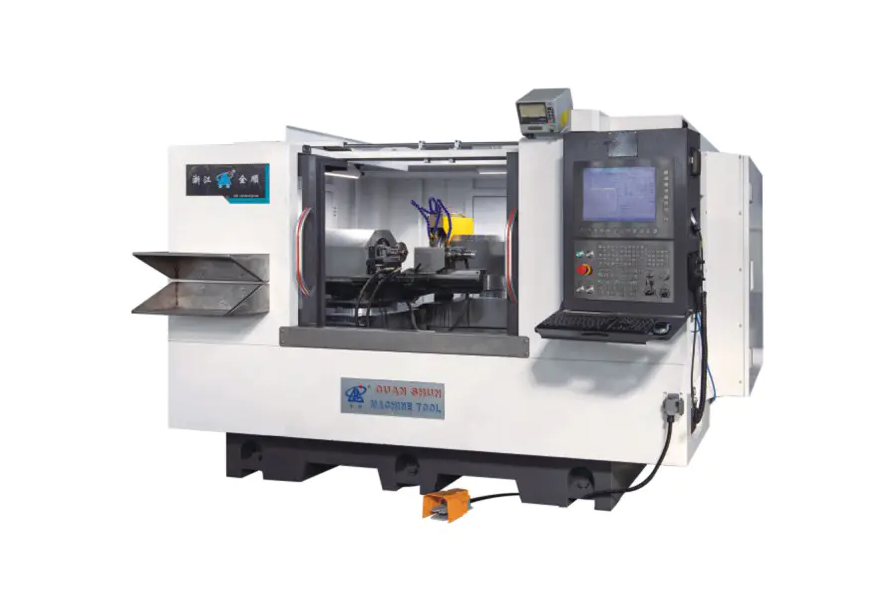

Jos osasi ovat enimmäkseen sylinterimäisiä akseleita, holkkeja tai kampiakseleita, joilla on hyvin määritelty keskilinja, moniakselinen kone voi olla ylivoimainen. CNC-sylinterihiomakone tai yhdistelmähiomakone voi tuottaa alle mikronin pyöreyden ja tasaisen koon paljon alhaisemmilla kustannuksilla ja yksinkertaisemmalla huollolla. Esimerkiksi Zhejiang Quanshun Machine Tool rakentaa a korkean tarkkuuden CNC-profiilinen lieriömäinen hiomakone joka käsittelee monimutkaisia ulkoisia profiileja paljon perinteisemmällä asetuksella. Toisin kuin viisiakselinen geometria, nämä koneet on rakennettu osan pyörimisakselin ympärille, joten ne säilyttävät jäykkyyden, jota useimmat liikkeet odottavat lieriömäiseltä hiomakoneelta.

Jos käsittelet pitkiä akseleita tai suuria halkaisijoita, kaksipyöräinen tai leveä pyörärakenne voi usein tehdä työn suuremmalla suorituskyvyllä kuin viisiakselinen keskus. Mukautettuja hiontaratkaisuja on saatavana myös epätyypillisille työkappaleille ilman, että sinun tarvitsee ostaa enemmän akseleita kuin voit käyttää.

Mitä tulee arvioida ennen 5-akselisen hiomakoneen ostamista

Aloita osaportfoliostasi. Jos 80 % työstä voidaan pitää yksinkertaisessa kaksileukaisessa istukassa, 5-akselinen sijoitus voi jäädä käyttämättä. Määritä seuraavaksi toleranssialue. Viisiakselinen koneistus kiiltää profiilin toleransseille ±0,005 mm , mutta jos tarvitset vain ±0,01 mm ulkohalkaisijalle, halvempi kone kestää sen helposti.

Ohjelmointi on toinen piilokulu. 5-akselinen hiomakone vaatii yleensä CAM-jälkiprosessorin, joka tuottaa interpoloituja viisiakselisia liikkeitä, sekä koulutetun ohjelmoijan. Tekijä tuohon aikaan, ei vain tarran hinta.

Katso lopuksi koneenvalmistajan huoltosyvyys. 40-tonnista konetta, jossa on viisi akselia, ei voi rullata paikalliseen korjaamoon. Kysy vasteajoista, varaakseliyksiköiden saatavuudesta ja tarjoaako rakentaja käyttöönoton paikan päällä.

Oikean hiontatekniikan valitseminen myymälääsi varten

Ei ole olemassa yleismaailmallista tuomiota. Oikea valinta riippuu tuotevalikoimastasi, laatutavoitteistasi ja tiimisi kyvystä ohjelmoida moniakselisia työstöratoja. Monet valmistajat löytävät keskitien: pitävät luotettavan CNC-sylinterihiomakoneen suurimman osan päivittäisestä työstä ja lisäävät joustavan seoshiomakeskuksen, kun monimutkaisia ​​osia ilmaantuu. Tämä lähestymistapa pitää osan kustannukset alhaisina säilyttäen samalla kyvyn käsitellä eksoottista geometriaa.

Käytännön päätöksentekokehys on oppaassamme kuinka valita hiomakone .
