CNC: n yleinen lieriömäinen hiomakone

A CNC universaali lieriömäinen hiomakone on hiomakone, joka on suunniteltu suorittamaan ulkoista (OD) hiontaa, sisäistä (ID) hiontaa ja usein kartio- ja pintahiontaa yhdellä konepellillä siirtämättä osaa toiseen kokoonpanoon. "Universaali"-nimitys tulee sen kääntyvästä pyöränpäästä ja työpäästä, joiden avulla yksi kone kattaa useita geometrioita, jotka muutoin edellyttäisivät kaksi tai kolme erillistä hiomakonetta. Tässä artikkelissa kerrotaan, mikä tekee hiomakoneesta universaalin, kuinka se vaihtaa OD- ja ID-toiminnan välillä, missä se tuottaa eniten arvoa ja kuinka valita oikea malli myymälääsi.

Mikä tekee CNC-sylinterihiomakoneesta universaalin

Jokainen lieriömäinen hiomakone ei ole universaali. Tavallinen OD-hiomakone on rakennettu ulkoiseen hiontaan tarkoitetun kiinteän pyöräpään ympärille, kun taas yleismalli lisää mekaanista joustavuutta useiden hiontatehtävien hoitamiseen samalla rungolla. UNITED GRINDINGin sylinterihiontaan liittyvän teknisen yleiskatsauksen mukaan yleiskäyttöinen lieriömäinen hiomakone on monipuolisempi kuin perinteinen lieriömäinen hiomakone, koska siinä on useita säädettäviä pyöränpäitä, mikä tarjoaa enemmän joustavuutta kuin kiinteän pyöräpään malleissa.

Käytännössä yleiskoneen ja vakiokoneen erottavia ominaisuuksia ovat mm.

• Kääntyvä pyöränpää. Pyöränpää pyörii ohjelmoitavan kulma-alueen läpi, mikä mahdollistaa suoran upotushiontaan, kartiohiontaan ja kulmahiontaan ilman uudelleentyökaluja.
• Useita karan asentoja. Monissa yleisissä pyöränpäissä on kaksi tai useampi ulkopuolinen pyörä sekä erillinen ID-kara, joten ohjain voi indeksoida niiden välillä automaattisesti yhden jakson aikana.
• Työpään kääntyvä. Päätuki voi pyöriä tukemaan matalaa kartiomaista työtä, mikä laajentaa osien geometrioiden valikoimaa, jonka kone voi viimeistellä.
• Sisäinen hiomakiinnitys. Sisäänvedettävä tai B-akseliin asennettu sisäkara tuo porauksen hiontaan samaan kokoonpanoon kuin ulkopinnan hionta.
• CNC-koordinoidut akselit. Ohjain järjestää pyöränpään käännön, karan valinnan ja pöydän liikkeen automaattisesti ja korvaa aiemmin manuaalisen uudelleenkonfiguroinnin toimintojen välillä.

Tämä yhdistelmä mahdollistaa yhden CNC universaali lieriömäinen hiomakone korvaamaan sen, mikä muuten voisi olla pieni kenno OD-, ID- ja kartiohiomakoneista, jotka ovat erityisen hyödyllisiä liikkeissä, jotka tuottavat monimutkaisia akseleita, venttiilirunkoja tai karaosia kohtuullisina määrinä.

Kuinka yleishiomakone vaihtaa OD- ja ID-hionnan välillä

Vaihtomekanismi ulkoisen ja sisäisen hionnan välillä riippuu pyörän pään rakenteesta, mutta useimmat nykyaikaiset CNC-yleishiomakoneet luottavat johonkin alla olevista lähestymistavoista.

UNITED GRINDINGin selityksen mukaan yhdistetyistä ID/OD-prosesseista sisäinen ja ulkoinen hionta voidaan suorittaa samassa kokoonpanossa, kunhan kone on asianmukaisesti varustettu, ja joissakin kokoonpanoissa on jopa neljä pyörää erilaisissa OD- ja ID-karayhdistelmissä monimutkaisia ​​osia varten. Tämän lähestymistavan hyöty on suora: osan siirtämisen välttäminen koneiden välillä vähentää käsittelyä, mikä puolestaan ​​parantaa reiän ja ulkohalkaisijan välistä pyöreyttä ja samankeskisyyttä, koska molemmat ominaisuudet perustuvat samaan kiinnitys- tai keskitysasetukseen.

Mitkä ovat CNC-yleishionnan tärkeimmät edut?

Universaalin koneen tapaus perustuu joustavuuteen, tarkkuuteen ja lattiatilan tehokkuuteen eikä raakasyklin nopeuteen yhdellä toimenpiteellä. Tärkeimmät edut ovat seuraavat.

1. Vähemmän asetuksia per osa. Ulkohalkaisijan, sisäpinnan ja olakepintojen hionta yhdellä kiinnityksellä poistaa kohdistusvirheen, joka johtuu osan kiinnittämisestä toiseen koneeseen.
2. Parempi samankeskisyys. Koska poraus ja ulkohalkaisija on hiottu suhteessa samaan referenssiin, ominaisuuksien välistä loppua on helpompi hallita.
3. Alempi lattiatilan tarve. Yksi yleiskone voi ottaa vastaan ​​työt, jotka muutoin tarvitsisivat erilliset ulko- ja sisähiomakoneet, millä on merkitystä ahtaissa liikkeissä.
4. Joustavuus sekatuotantoon. Työpajat, jotka tuottavat erilaisia ​​osia pienissä ja keskikokoisissa erissä, hyötyvät koneesta, joka voidaan ohjelmoida uudelleen uudelle geometrialle ilman laitteistomuutoksia.
5. Vähentynyt keskeneräinen työmäärä. Osia ei jonoteta kahden erillisen hionta-aseman väliin, mikä lyhentää kokonaistoimitusaikaa.

Kompromissi on se, että yleiskoneet ovat yleensä monimutkaisempia ja edustavat suurempaa alkuinvestointia kuin yksikäyttöinen ulkopuhallus- tai sisähiomakone. Yhden geometrian suuren volyymin tuotannossa oma kone on usein edelleen tehokkaampi valinta osakohtaisesti.

Milloin sinun pitäisi käyttää CNC-yleissylinterihiomakonetta

Yleiskone ansaitsee paikkansa tehtaalla tietyissä tuotantoolosuhteissa sen sijaan, että se olisi oletusvalinta jokaiseen hiontatyöhön. Alla olevasta taulukosta käy ilmi, milloin se sopii paremmin kuin yksikäyttöinen hiomakone.

Tyypillisiä yleishiontaan soveltuvia osia ovat venttiilikelat, pumpun akselit sisärei'illä, karakotelot, hydraulisylinterikomponentit ja hammaspyörä-aihiot, jotka yhdistävät ulkohalkaisijan tarkkuusreikään. UNITED GRINDINGin teollisuussovellusluettelon mukaan teollisuudenalat, jotka raportoivat raskaan yhdistetyn ID/OD-hionnan käytön, sisältävät autojen ohjaus- ja turboahtimen komponentit, ilmailun hydrauliikkaohjausventtiilit ja koneenvalmistussovellukset, kuten karat ja pumppurungot.

Kuinka valita oikea CNC-yleissylinterihiomakone

Yleishiomakoneen valinnan tulee perustua osien sekoitukseen, jonka odotat jatkuvan koneen käyttöiän aikana, ei vain edessäsi olevan osan mukaan. Harkitse seuraavia tekijöitä.

• Kääntö- ja keskietäisyys. Vahvista työkappaleen suurin halkaisija ja pituus, jonka kone voi tukea, ja varaa tulevaa osan kasvua varten.
• Pyöränpään kokoonpano. Päätä, kuinka monta samanaikaista pyörän asentoa tarvitset; kahden ulkopinnan pyörän ja ID-karan konfiguraatio sopii monimutkaisempiin osiin kuin yksi kääntöpää.
• B-akselin kääntöalue ja resoluutio. Laajempi kääntöalue ja hienompi indeksointiresoluutio tukevat laajempaa kartio- ja kulmatyöskentelyä.
• Sisäinen hiomakaran nopeus. Poran hionta pienillä halkaisijalla vaatii usein korkeataajuisia ID-karoja; tarkista käytettävissä oleva nopeusalue pienintä reikääsi vasten.
• Työnpidon joustavuus. Varmista, että istukka-, holkki- ja keskiöiden väliset vaihtoehdot vastaavat osavalikoimaasi, koska yleishiomakoneissa on usein laajempi valikoima kiinnikkeitä kuin erityisissä koneissa.
• Ohjausohjelmisto ja ohjelmointituki. Etsi intuitiivista sykliohjelmointia yhdistetyille OD/ID/kartiojaksoille, koska tässä yleiskoneet saavat tai menettävät aikaetunsa erillisiin asetuksiin verrattuna.
• Automaatio yhteensopivuus. Jos volyymit oikeuttavat sen, varmista, että kone tukee robottilatausta tai portaaliautomaatiota ilman valvontaa.

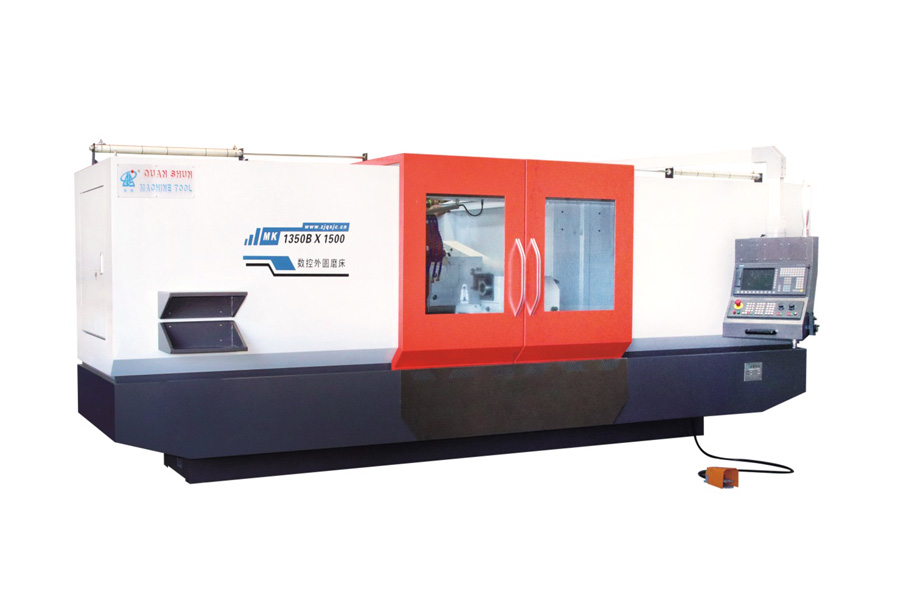

Yrityksemme valmistaa Yleiskäyttöiset CNC-sylinterihiomakoneet 35 000 neliömetrin laitoksesta, jossa on 32 000 neliömetrin rakennusala, jossa yhdistyvät työstökoneiden tuotantokanta hydraulisten osien tuotantopohjaan. Tuotevalikoimamme kattaa tavalliset ja CNC-sylinterihiomakoneet, CNC-päätypinnan lieriömäiset hiomakoneet, automaattiset lastaus- ja purkukoneet CNC- ja päätypinnan lieriömäiset hiomakoneet, komposiittihiomakoneet sekä korkean tarkkuuden tavalliset ja CNC-sylinterihiomakoneet. Jos vakiokokoonpano ei sovi asiakkaan osien geometriaan, insinööritiimimme suunnittelee myös poikkeavia erikoishiomakoneita ja tarjoaa tukiteknologiaa, ohjelmistoja, koulutusta ja automaatiointegraatiota.

Yrityksellämme on ISO9001-2015 laatujärjestelmän sertifiointi ja CE-turvallisuussertifikaatti, ja se on tunnustettu kansalliseksi korkean teknologian yritykseksi. Vuonna 2021 meidät arvioitiin erikoistuneeksi ja uudeksi pieneksi ja keskisuureksi yritykseksi Zhejiangin maakunnassa. Oman viennin pätevyyden ansiosta tuotteemme tavoittavat tällä hetkellä yli 20 maassa, mukaan lukien Yhdysvallat, Saksa, Japani ja Kaakkois-Aasian markkinat, jotka perustuvat pitkäaikaiseen sitoutumiseen laatuun, maineeseen ja palveluun.
