Korkean tarkkuuden CNC-profiilisylinterihionta

Lineaarimoottorilla toimiva X-akseli — X-akseli (syöttö-/pyörän päätyakseli) käyttää suoraan lineaarimoottoria, jolla on 2200 N vetovoima, mikä poistaa kuula-ruuviliikkeen takaiskut ja mahdollistaa nopeamman ja tarkemman profiilin seuraavan liikkeen.

Suoraan työpään moottori — Työpään moottori käyttää suoraan kytkettyä teknologiaa (1500 Nm), ja lisäksi vaihtoehtoinen DD-moottorikonfiguraatio mahdollistaa täysin automaattisen päätyyksikön käännön synkronoidun profiili- ja nuppihionnan varalle.

Alamilliseen tarkkuuteen pohjautuva paikannusratkaisu — X/Z-akselien minimisyöttö- ja analyysiratkaisu ovat 0,001 mm, ja päätyyksikön kääntöratkaisu on niinkin hieno kuin 0,001°, mikä tukee monimutkaisia, korkean tarkkuuden profiiligeometrioita.

Nopea sähköspindeli — Vakiomallinen sähköspindelin konfiguraatio pyörii 4000 rpm:ssä ja pyörän lineaarivauhti on 80 m/s, mikä mahdollistaa tehokkaan materiaalinpoiston samalla kun pienimittaiset osat säilyttävät hienon pintasuoran.

Kompakti tarkkuusalue — Kone on suunniteltu ulkoisen hionnan halkaisijoille Φ5 mm – Φ200 mm ja 250 mm keskipituudella, mikä tekee siitä ihanteellisen pienille tarkkuusvarren ja profiilikomponenteille eikä suurten sarjojen raskaille varren töille.

Säädettävä työpään kääntö — Työpää kääntyy jopa 15° asti (vakio manuaalinen kääntötyyppi), mikä mahdollistaa joustavan asetuksen kulmien ja profiilien hiontaan suorien sylinterihiontojen ulkopuolella.

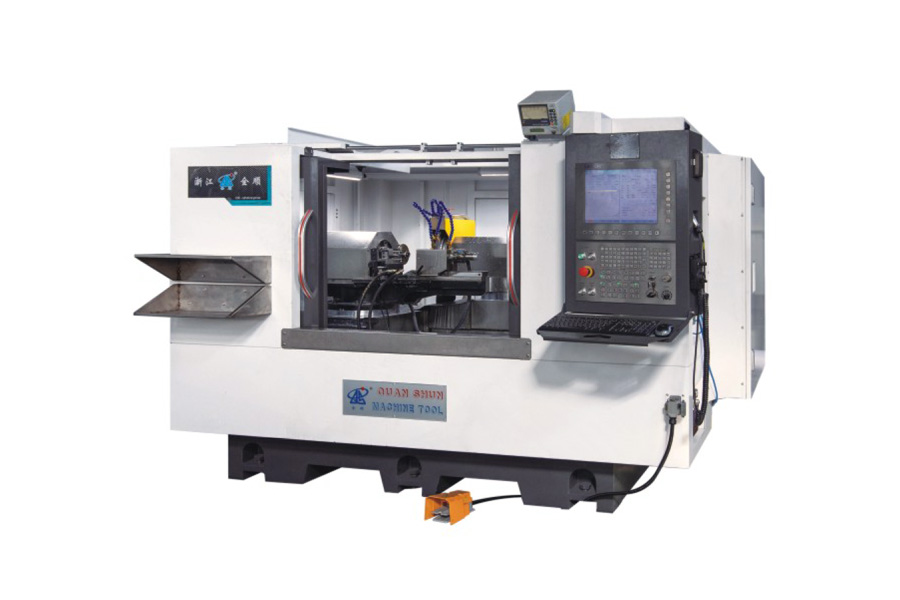

Zhejiang Quanshun Machine Tool Co., Ltd. suunnittelee MGK8320*300 sovelluksille, joissa tavalliset sylinterihiontakoneet eivät riitä ääriviivojen tarkkuuden kannalta. Yhdistämällä lineaarimoottorilla toimivat syöttöakselit, suoraan työpään moottori ja nopea sähköspindeli, kone tarjoaa alamillisen paikannusratkaisun ja hienon pintasuoran pienille, geometrisesti monimutkaisille osille. Tuemme konfiguraatiomahdollisuuksia, mukaan lukien automaattisen DD-moottorin päätyyksikön käännön, pyörän spefikaation ja spindelin nopeusalueen, jotta ne sopisivat erityisiin profiilihiontasovelluksiin, sekä tarjoamme teknistä konsultointia, asennusohjeita ja jälkimyyntitukea.

Mikä tekee tästä "profiili"-hiontakoneen eikä tavallisen sylinterihiontakoneen?

Kone yhdistää lineaarimoottorilla toimivan X-akselin, suoraan työpään moottorin ja 0,001° päätyyksikön kääntöratkaisun, mikä mahdollistaa monimutkaisien, ei-ympyräisten ääriviivojen seuraamisen, kuten nuppia ja moniraadiallisia profiileja — ei vain suoria sylinteripintoja.

Minkä kokoisia työkappaleita tämä kone voi hioa?

Ulkoisen hionnan halkaisijan alue on Φ5 mm – Φ200 mm, 250 mm keskipituudella, mikä tekee siitä sopivan pienille–keskisuurille tarkkuuskomponenteille eikä suurille raskaille varren töille.

Mitä on lineaarimoottorin akseli, ja miksi sillä on merkitystä?

Lineaarimoottori ajaa akselia suoraan ilman kuula-ruuvia tai vaihdetta, mikä poistaa mekaanisen takaiskun. Tämä antaa X-akselille (2200 N vetovoima) nopeamman vasteen ja tasaisemman paikannustarkkuuden hienoon profiilihiontaan.

Voiko päätyyksikkö kääntyä automaattisesti nuppi- tai profiilihiontaan?

Vakiokonfiguraatio käyttää manuaalista kääntötyöpäätä, joka voidaan säätää jopa 15° asti. Erityinen konfiguraatio voi lisätä DD-moottorin täysin automaattiseen, synkroniseerattuun päätyyksikön kääntöön.

Millä spindelin nopeudella ja pyörän nopeudella tämä kone toimii?

Vakiomallinen sähköspindelin konfiguraatio pyörii 4000 rpm:ssä, ja hiontapyörän lineaarivauhti on jopa 80 m/s, käyttäen Φ400x40x203-pyörää.

Voiko spefikaatiota räätälöidä?

Kyllä. Zhejiang Quanshun Machine Tool tarjoaa mahdollisuutta räätälöidä spindelin konfiguraatiota, päätyyksikön kääntötyypin (manuaalinen tai DD-automaattinen), pyörän spefikaatiota ja moottorin tehoa erityisten profiilihiontan vaatimusten mukaan.
