Mitkä ovat CNC-hiomakoneiden tyypit?

Tarkkuusvalmistuksen alalla, CNC-hiomakoneet ratkaisevassa roolissa. Ne käyttävät nopeasti pyöriviä hiomalaikkoja hienohiontaan työkappaleiden pinnalla, mikä saavuttaa erittäin korkean mittatarkkuuden ja pinnan viimeistelyn. Teollisuuden korkean tarkkuuden ja tehokkaan koneistuksen jatkuvan kasvaessa CNC-hiomakonetyypeistä on tullut yhä monipuolisempia ja erikoistuneita.

Luokittelu koneistusobjektin ja toiminnon mukaan: Yleiset CNC-hiomakoneiden luokitukset

CNC-hiomakoneet luokitellaan pääasiassa käsittelemiensa työkappaleiden muodon ja niiden erityisten toimintojen mukaan muodostaen useita päätyyppejä:

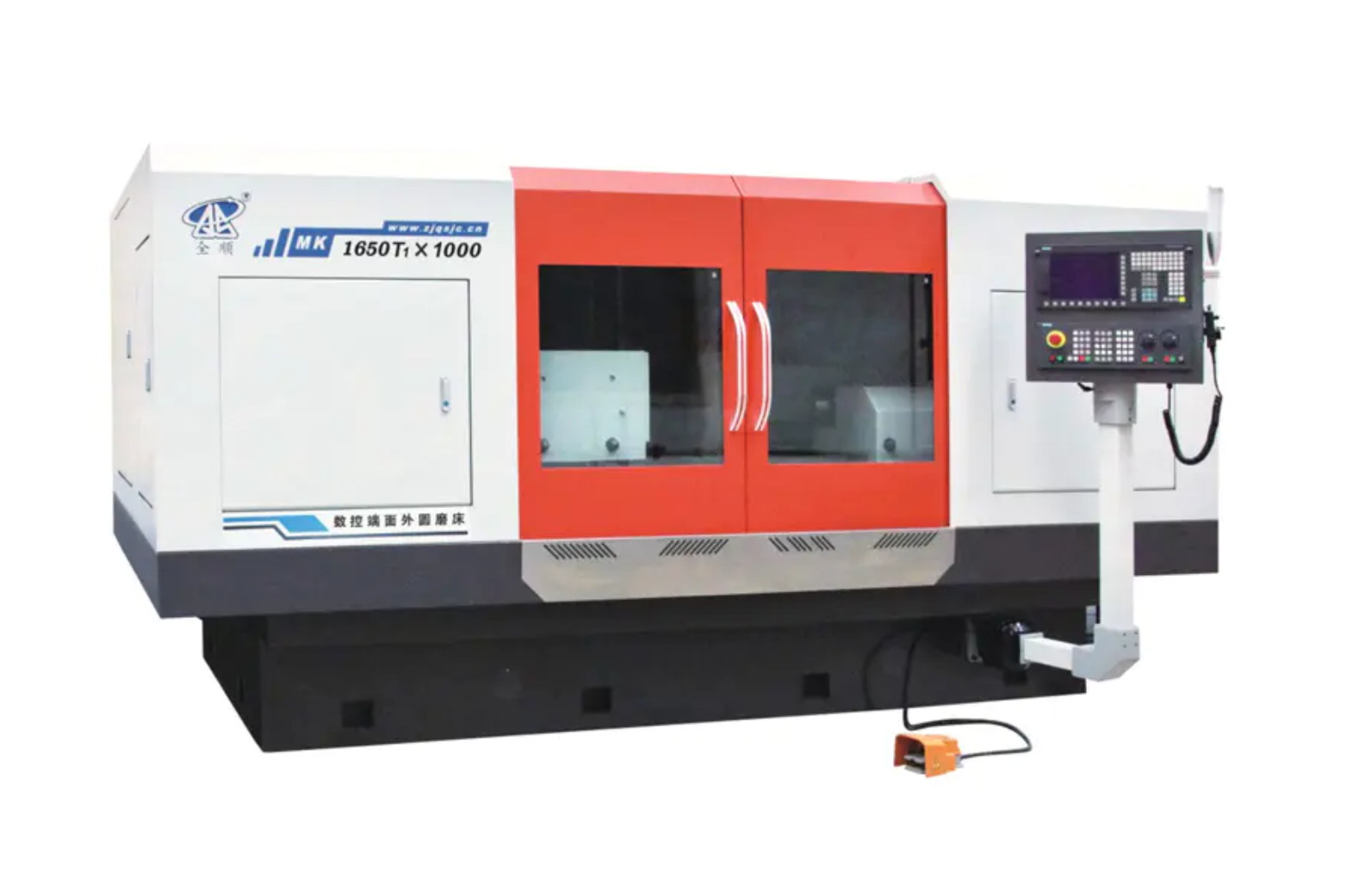

1. CNC-sylinterihiomakone

Ominaisuudet: Käytetään erityisesti työkappaleiden lieriömäisten ulkopintojen, kartiomaisten pintojen ja tiettyjen olakkeiden päätypintojen hiontaan. Se on ydinlaitteisto akselin osien tarkkuuskoneistukseen. Moderni CNC-sylinterihiomakoneet Niissä on tyypillisesti moniakselinen ohjaus, mikä mahdollistaa komposiittihionnan, kuten ulkohalkaisijoiden ja päätypintojen tarkkuustyöstön yhdessä asennuksessa.

2. Sisäinen CNC-hiomakone

Ominaisuudet: Käytetään työkappaleiden sisäisten sylinterimäisten tai kartiomaisten pintojen hiontaan. Sisäisen hiontaan liittyvistä rajoituksista johtuen näissä koneissa käytetään tyypillisesti nopeita sähkökaroja. Niitä käytetään laajalti teollisuudessa, kuten autojen osissa (esim. laakeripesät), hydraulikomponenteissa ja muoteissa.

3. CNC-pintahiomakone

Ominaisuudet: Käytetään työkappaleiden tasaisten tai muotoiltujen pintojen hiontaan. Hiomalaikan akselin ja pöydän liikesuunnan välisen suhteen perusteella ne voidaan jakaa edelleen vaakakaraisiin suorakaiteen muotoisiin pöytiin, pystykaran pyöriviin pöytiin jne. Niiden ydinetu on erittäin korkea tasaisuus ja pinnan karheus.

4. CNC-työkalun hiomakone

Ominaisuudet: Suunniteltu erityisesti erilaisten leikkaustyökalujen hiontaan ja valmistukseen (esim. porat, jyrsimet, hammaspyöräjyrsimet jne.). Nämä CNC-hiomakoneet Niissä on tyypillisesti viisi tai useampia samanaikaista ohjausakselia monimutkaisten työkalugeometrioiden ja korkeiden tarkkuusvaatimusten käsittelemiseksi.

5. Keskitön CNC-hiomakone

Ominaisuudet: Hionta ei vaadi keskireikää sijoittelua varten; sen sijaan ohjauspyörät ja tukilevy tukevat työkappaletta. Tämä menetelmä soveltuu erinomaisesti kapeiden sauvamaisten osien ulkohalkaisijan jatkuvaan jatkuvaan hiontaan, mikä tarjoaa erittäin korkean tuotantotehokkuuden.

6. CNC-jig-hiomakone

Ominaisuudet: Varustettu erittäin tarkalla koordinaattimittaus- ja paikannusjärjestelmällä, jota käytetään ensisijaisesti muottien tai tarkkuusosien reikien hiomiseen erittäin tarkasti ja pinnan viimeistelyllä.

Luokittelu automaation ja rakenteellisten ominaisuuksien mukaan: lisätyypit tehokkuuden parantamiseksi

Edellä mainittujen toimintojen mukaan luokiteltujen valtavirtatyyppien lisäksi CNC-hiomakoneet voidaan jakaa myös rakenteen ja automaatioasteen perusteella:

Yhdistelmähiomakoneet

Yhdistämällä useita hiontatoimintoja, kuten ulkohalkaisijoiden, sisäreikien ja päätypintojen hiontaa, mahdollistaa useiden prosessien suorittamisen yhdellä kokoonpanolla, mikä parantaa huomattavasti koneistuksen tarkkuutta ja tehokkuutta.

Nopeat/ultranopeat hiomakoneet

Käytä CBN- (cubic boorinitridi) tai timanttihiomalaikkoja ja suorita hionta erittäin suurilla lineaarisilla nopeuksilla, mikä parantaa merkittävästi materiaalin poistonopeutta ja koneistuslaatua.

Gantry-tyyppiset CNC-hiomakoneet

Vahva rakenteellinen jäykkyys, soveltuu suurten, raskaiden työkappaleiden tasaisten pintojen tai johteiden hiontaan.

CNC-hiomakoneen valintaa koskevia huomioita ja tulevaisuuden suuntauksia

Oikean valinta CNC-hiomakone vaatii kattavan työkappaleen koon, muodon, tarkkuusvaatimusten, eräkoon ja budjetin huomioon ottamista. Jos esimerkiksi vaaditaan suuren määrän ohuita akseleita koneistamiseen, keskitön CNC-hiomakone on paras valinta; jos kyseessä on monimutkainen muottireikäjärjestelmä, on valittava CNC-koordinaattihiomakone.

CNC-hiomakoneiden tuleva kehityssuuntaus keskittyy seuraaviin kohtiin:

• Yhdistetty ja integroitu: Yksi työstökone suorittaa useampia prosesseja, mikä vähentää käsittely- ja kiinnitysvirheitä.


• Älykäs: Integroimalla älykäs valvonta, mukautuva ohjaus, vikadiagnoosit ja muut tekniikat miehittämättömän tai minimaalisen henkilöstön tuotannon saavuttamiseksi.


• Huipputarkkuus: Tavoitteena nanometritason koneistustarkkuus ja pinnan laatu.



CNC-hiomakoneet ovat välttämättömiä tarkkuuslaitteita nykyaikaisessa teollisuudessa. Niiden erilaiset tyypit voivat täyttää erilaisia ​​korkean tarkkuuden vaatimuksia massatuotannosta monimutkaiseen muottikäsittelyyn, ja ne ovat yksi avainteknologioista, jotka edistävät huippuluokan valmistusta.
