Suora vastaus: Sylinterimäinen hionta tarjoaa poikkeuksellisen mittatarkkuuden (toleranssit jopa ±0,001 mm), erinomaisen pintakäsittelyn (Ra 0,1-0,4 um), korkean materiaalin poistonopeuden ja tasaisen toistettavuuden suurilla tuotantomäärillä. Se on alan standardi akselien, laakerien, telojen ja tarkkuussylinterikomponenttien viimeistelyyn, joita käytetään ilmailu-, auto- ja hydrauliikan valmistuksessa.
Mikä on lieriömäinen hionta?
Sylinterimäinen hionta on työstöprosessi, jossa hiomalaikalla poistetaan materiaalia lieriömäisen työkappaleen ulko- tai sisäpinnalta, jolloin saadaan erittäin tarkka, sileä viimeistely. Työkappale pyörii omalla akselillaan samalla kun hiomalaikka poistaa materiaalia kontrolloiduin askelin. Tätä prosessia sovelletaan laajalti komponentteihin, kuten akseleihin, karoihin, tankoihin, tappeihin ja laakeritappeihin.
Moderni CNC lieriömäinen hiomakone tekniikka lisää tähän prosessiin tietokoneen numeerisen ohjauksen mahdollistaen täysin automatisoidut työkierrot, moniakselisen koordinaation ja ohjelmoitavat hiontastrategiat, jotka laajentavat dramaattisesti sitä, mikä oli ennen mahdollista perinteisillä manuaalisilla tai hydraulisilla koneilla.
OD-hionta
Hioi työkappaleen ulkopuolisen lieriömäisen pinnan keskusten välissä tai istukan välissä.
ID-hionta
Hioi sisäisen reiän tai reiän tiukan toleranssin sovittamiseksi.
Keskitön hionta
Ei vaadi kiinnitystä; osat on tuettu työtuen terällä ja säätöpyörällä.
Kartiohionta
Tuottaa kartiomaisia pintoja siirtämällä työkappaletta tai kääntämällä pyörän päätä.
Sylinterimäisen hionnan tärkeimmät edut
Seuraavat edut selittävät, miksi lieriömäinen hionta on edelleen suosituin viimeistelymenetelmä tarkkuuspyöriville komponenteille raskaan teollisuuden, ilmailun ja tarkkuustekniikan aloilla.
01
Poikkeuksellinen mittatarkkuus
Lieriömäisellä hiomalla voidaan saavuttaa jopa ±0,001 mm (1 mikronin) toleranssit, jotka ylittävät sorvauksen tai jyrsinnän luotettavasti. Tämä tekee siitä välttämättömän komponenteille, joiden sovitus, välys ja häiriöt on valvottava tarkasti. (Lähde: Machinery's Handbook, 30th Edition, Industrial Press)
02
Ylivoimainen pinnan viimeistelylaatu
Hionta tuottaa pinnan karheusarvot välillä Ra 0,1 - 0,8 um, verrattuna viimeistelysorvaukseen tyypilliseen Ra arvoon 1,6 - 6,3 um. Tämä vähentää kitkaa, kulumista ja väsymisvaurioita pyörivissä kokoonpanoissa, kuten laakerien istukat ja tappien pinnat. (Lähde: ASM Handbook, Vol. 16, Machining)
03
Kyky koneistaa kovia materiaaleja
Lämpökäsittelyn jälkeen metallit muuttuvat liian koviksi sorvattavaksi tai jyrsittäväksi tehokkaasti. Sylinterimäinen hionta käsittelee helposti karkaistuja teräksiä (jopa 70 HRC), kovametallia, keramiikkaa ja karkaistuja työkaluteräksiä, mikä tekee siitä ainoan käyttökelpoisen viimeistelymenetelmän monille avaruuskäyttöön tarkoitetuille komponenteille.
04
Korkea toistettavuus ja johdonmukaisuus
CNC-ohjatut hiomakoneet toistavat saman syklin alle mikronin sakeudella tuhansissa osissa. Tämä on kriittistä auto- ja ilmailutuotannossa, jossa erien välinen vaihtelu on eliminoitava. Cp/Cpk-arvot yli 1,67 ovat rutiininomaisesti saavutettavissa CNC-sylinterihiomakoneilla. (Lähde: Quality Engineering, Marcel Dekker)
05
Monipuolisuus osien geometriassa
Moderni CNC cylindrical grinders can handle straight cylinders, tapers, stepped shafts, shoulders, and even complex contoured profiles using CNC interpolation. A single machine can accommodate a wide range of part families, reducing capital investment.
06
Minimaalinen lämpösärö
Oikealla jäähdytysnesteen levityksellä ja säädellyllä leikkaussyvyydellä sylinterimäinen hionta tuottaa vähemmän lämpöä poistettua materiaaliyksikköä kohti verrattuna aggressiiviseen jyrsintään. Tämä säilyttää kovetettujen komponenttien metallurgisen eheyden ja estää pinnan pehmenemisen tai uudelleenkarkaisun.
07
Korkea materiaalinpoistonopeus (CBN/timanttipyörillä)
Suurinopeuksinen lieriömäinen hionta CBN- (cubic boorinitridi) tai timanttihiomalaikoilla voi poistaa materiaalia yli 100 mm3/mm/s nopeuksilla, kilpailemalla sorvauksesta ja säilyttäen samalla hiontatason viimeistelyn. (Lähde: Grinding Technology, Stephen Malkin, Industrial Press)
08
Automaatio ja valojen tuotanto
CNC-sylinterihiomakoneet integroituvat robottikuormaajiin, prosessinaikaisiin mittauksiin ja mukautuviin ohjausjärjestelmiin. Tämä mahdollistaa miehittämättömän "valot pois" -toiminnan, mikä vähentää dramaattisesti työvoimakustannuksia osaa kohti ja mahdollistaa jatkuvat 24/7 tuotantosyklit.
Sylinterimäinen hionta vs. muut viimeistelymenetelmät
Alla olevassa taulukossa verrataan lieriömäistä hiontaa muihin yleisiin viimeistelyprosesseihin tärkeimpien valmistusparametrien osalta. (Lähde: Manufacturing Engineering and Technology, Kalpakjian, Pearson)
| Parametri | Sylinterimäinen hionta | Viimeistele kääntäminen | Hoonaaminen | Lapittelu |
|---|---|---|---|---|
| Toleranssi (mm) | /-0,001 | /-0,01 | /-0,005 | /-0,0005 |
| Pintakäsittely (Ra um) | 0,1 - 0,8 | 1,6 - 6,3 | 0,1 - 0,4 | 0,025 - 0,1 |
| Kovan materiaalin kyky | Erinomainen (jopa 70 HRC) | Rajoitettu (alle 45 HRC) | Hyvä | Hyvä |
| Materiaalin poistonopeus | Korkea (CBN:n kanssa) | Erittäin korkea | Matala | Erittäin alhainen |
| Automaatiopotentiaali | Erittäin korkea (CNC Robotic) | Korkea | Keskikokoinen | Matala |
| Tyypilliset sovellukset | Akselit, laakerit, rullat | Kenraali Turning | Moottorin poraukset | Optiset, mittarin osat |
Keskeiset teollisuuden sovellukset
Lieriömäistä hiontaa käytetään vaativilla aloilla, joilla mittatarkkuus vaikuttaa suoraan tuotteen turvallisuuteen, tehokkuuteen ja käyttöikään.
Autoteollisuus
Kampiakselit, nokka-akselit, voimansiirtoakselit, vetoakselit ja jarrurumpupinnat vaativat hiontaa, jotta ne täyttävät kokoonpanotoleranssit.
Ilmailu
Turbiinien akselit, laskutelineiden komponentit ja toimilaitteen tangot vaativat erittäin tiukat toleranssit ja erinomaisen pinnan eheyden.
Hydrauliikka
Hydraulisylinteritangot ja pumpun akselit vaativat korkealaatuista pintakäsittelyä ja pyöreyttä tehokkaan tiivistyksen ja pitkän käyttöiän takaamiseksi.
Tool & Die
Tarkkuusmuottitapit, -lävistimet ja -mittapäät hiotaan lopulliseen kokoon kovettamisen jälkeen geometrian ja kovuuden säilyttämiseksi.
Laakerit
Laakerin sisä- ja ulkokehät on hiottu mikronitason toleransseihin tasaisen pyörimisen ja minimaalisen tärinän varmistamiseksi kuormituksen alaisena.
Energia / Power Gen
Generaattorin roottorin tapit, turbiinin akselit ja pumpun juoksupyörän akselit luottavat sylinterimäiseen hiontaan tarkkuuden ja luotettavuuden takaamiseksi.

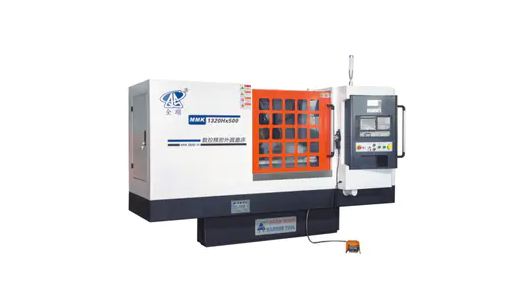

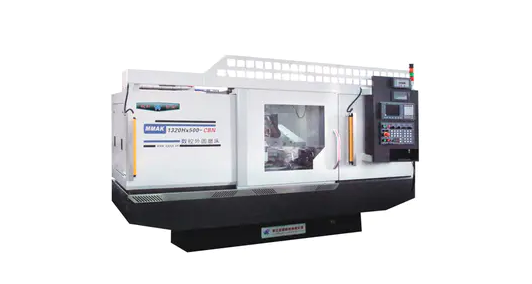

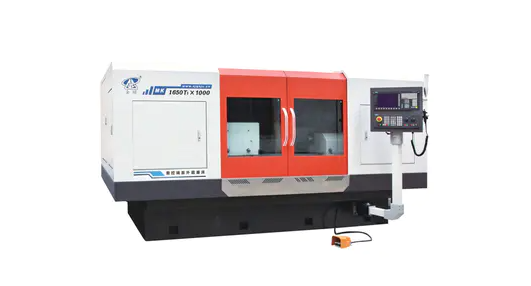

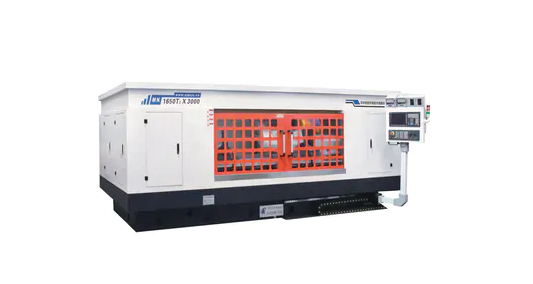

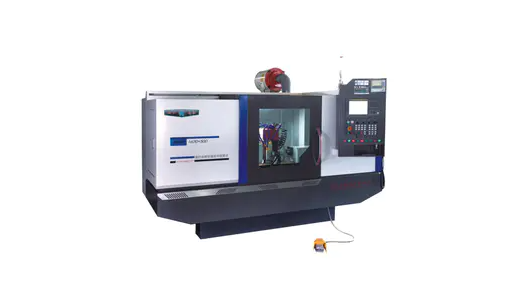

CNC-sylinterihiomakonesarjamme
Tarjoamme täydellisen valikoiman CNC lieriömäinen hiomakone malleja, jotka on suunniteltu erilaisiin tuotantovaatimuksiin, työkappaleen kokoihin ja tarkkuustasoihin. Jokaisessa koneessa on edistynyt CNC-ohjaus, kestävät valurautarakenteet ja erittäin tarkat karajärjestelmät tasaisen hiontasuorituskyvyn saavuttamiseksi.
Tekniset tekijät, jotka maksimoivat hiontaedut
Jotta lieriömäisen hionnan edut täysin ymmärrettäisiin, useat prosessiparametrit on konfiguroitava oikein:
| tekijä | Suositus | Vaikutus ulostuloon |
|---|---|---|
| Pyörän tekniset tiedot | CBN karkaistua terästä varten; Alumiinioksidi yleisteräkselle | Määrittää MRR:n, pyörän käyttöiän ja lämpökuorman |
| Pyörän nopeus | 45 - 120 m/s (nopea hionta) | Korkeaer speed improves finish; reduces chip thickness |
| Työkappaleen nopeus | 15 - 30 m/min (OD-hionta) | Vaikuttaa pinnan viimeistelyyn ja lämpötehoon |
| Leikkaussyvyys | Karkea: 0,01-0,05 mm; Viimeistely: 0,002-0,005 mm | Säätelee mittatarkkuutta ja pinnan karheutta |
| Jäähdytysnesteen virtaus | Korkea-pressure, high-volume flood or through-wheel delivery | Estää lämpövaurioita; huuhtelee lastut pyörästä |
| Pukeutumisväli | Jatkuva käsittely (CD) tai kesken kriittisten osien | Säilyttää pyörän terävyyden; varmistaa tasaisen leikkausgeometrian |
| Prosessin mittaus | Aktiivinen halkaisijamittaus hiontajakson aikana | Poistaa ylityksen; kompensoi lämpökasvua automaattisesti |
Usein kysytyt kysymykset
Mitä materiaaleja voidaan hioa sylinterimäisesti?
Sylinterimäinen hionta käsittelee käytännössä kaikkia metallimateriaaleja, mukaan lukien hiiliteräs, seosteräs, ruostumaton teräs, valurauta, karkaistu työkaluteräs, kovametalli, titaani ja jopa jotkin keramiikka. Tärkein valintatekijä on työkappaleen materiaaliin sovitettu hiomalaikan tyyppi.
Kuinka CNC-sylinterihionta parantaa tuottavuutta?
CNC-ohjaus automatisoi koko hiontasyklin, mukaan lukien karkea syöttö, puoliviimeistely, viimeistelysyöttö, kipinä ja takaisinveto. Yhdessä robottilatauksen ja prosessinaikaisen mittauksen kanssa tuottamaton aika laskee dramaattisesti. Tutkimukset osoittavat, että CNC-hionta lyhentää kiertoaikaa 30-60 % verrattuna manuaaliseen hiontaan. (Lähde: SME Manufacturing Engineering Journal)
Mikä on tyypillinen pintakäsittely, joka on saavutettavissa lieriömäisellä hiomalla?
Normaalilla lieriömäisellä hionnalla saavutetaan Ra 0,4 - 0,8 um. Superhiovilla CBN-pyörillä, nopeilla karoilla ja optimaalisilla prosessiolosuhteilla Ra-arvot 0,1 um tai sitä alhaisemmat ovat saavutettavissa - mikä vastaa kovaa sorvausta ja superviimeistelyä yhdellä toimenpiteellä.
Sopiiko lieriömäinen jauhatus pienierätuotantoon?
Kyllä. Nykyaikaiset CNC-sylinterihiomakoneet tukevat nopeaa vaihtoa ohjelmoitavan pyörän pinnoituksen, tallennettujen osaohjelmien ja nopeiden työpisteen vaihdosten avulla. Monien osaperheiden asennusajat on lyhennetty alle 20 minuuttiin, mikä tekee pienten erien ja jopa yksiosaisen tuotannon taloudellisesti kannattavaa.
Mitä eroa on upotus- ja poikittaissylinterihionnalla?
Syöttöhionnassa laikka syöttää säteittäisesti työkappaleeseen tietyn alueen hiomiseksi - ihanteellinen lyhyille, porrastetuille tai profiloiduille osille. Poikittaishionnassa pyörä liikkuu aksiaalisesti työkappaletta pitkin kosketuksen aikana - sopii pitkille akseleille ja jatkuvalle halkaisijalle. Monet CNC-koneet yhdistävät molemmat menetelmät yhteen osaohjelmaan.
Johtopäätös
Lieriömäisellä hionnalla on ainutlaatuinen asema tarkkuusvalmistuksessa: se on ainoa prosessi, joka tarjoaa samanaikaisesti mikronitason mittatarkkuuden, erinomaisen pinnanlaadun ja mahdollisuuden työstää täysin karkaistuja materiaaleja tuottavalla nopeudella. Nykyaikaisen CNC-tekniikan avulla siitä tulee joustava, automatisoitu ja erittäin toistettava kulmakivi minkä tahansa tarkkuuskoneistuksen toiminnassa.
Olitpa sitten viimeistelemässä autojen kampiakseleita suurella volyymilla, koneistamassa ilmailu- ja avaruusturbiinien akseleita erittäin tiukoilla toleransseilla tai valmistamassa hydraulisylinterien tankoja vaativiin tiivistyssovelluksiin, CNC lieriömäinen hiomakone tarjoaa yhdistelmän prosessikapasiteettia, automaatiopotentiaalia ja pitkäaikaista luotettavuutta, jota mikään muu viimeistelyprosessi ei voi verrata.
