Kuinka hiomakone toimii? Täydellinen opas

Suora vastaus

A hiomakone toimii pyörittämällä hiomalaikkaa suurella nopeudella työkappaletta vasten materiaalin poistamiseksi hankauksen kautta ja muotoilemalla pinnan tarkkoihin mittatoleransseihin. Pyörän hankaavat rakeet toimivat tuhansina mikroleikkaussärminä, joista jokainen leikkaa pois pieniä materiaalilastuja jokaisella ajolla.

Ydinmekanismi

Fysiikka materiaalin poistamisen takana

Perustaessaan hiomakone muuntaa pyörimisenergian hankaavaksi leikkaustoiminnaksi. Hiomalaikka pyörii pintanopeuksilla tyypillisesti välillä 20 ja 45 m/s , painamalla työkappaletta vasten kontrolloidulla voimalla. Jokainen hiomarae - yleensä alumiinioksidi, piikarbidi tai kuutioinen boorinitridi (CBN) - toimii yksipisteisenä leikkaustyökaluna, joka toimii mikroskooppisessa mittakaavassa.

Kun rake koskettaa työkappaletta, tapahtuu kolme asiaa peräkkäin:

Elastinen muodonmuutos — jyvä puristaa pintaa ennen leikkaamisen alkamista
Muovinen auraus — materiaalia työnnetään sivusuunnassa muodostaen harjanteita
Sirun muodostuminen — jyvä leikkaa perusmateriaalista vapaan mikrosirun

Tämä prosessi toistuu miljoonia kertoja minuutissa koko pyörän pinnalla, mikä tuottaa tyypillisen sileän viimeistelyn, josta hionta tunnetaan. Pinnan karheusarvot Ra 0,1 - 1,6 mikrometriä saavutetaan rutiininomaisesti - hienompaa kuin mikään sorvaus tai jyrsintä.

45 m/s

Tyypillinen maksimi pyörän pintanopeus

Ra 0,1 μm

Saavutettava pinnan karheus

0,001 mm

Mittojen toleranssialue

Anatomia

Tärkeimmät osat ja mitä ne tekevät

◯

Hiomalaikka

Leikkaustyökalu. Koostuu yhteen sidotuista hankaavista rakeista (lasitettu, resinoidi- tai kumisidokset). Vanteen laatu (kovuus) ja rakenne (raeväli) valitaan materiaali- ja viimeistelyvaatimusten perusteella.

■

Pyörän pää / kara

Sisältää karamoottorin ja pyörää pyörittävät laakerit. Karan jäykkyys on kriittinen — jopa 0,001 mm:n vääntö aiheuttaa tärinäjälkiä valmiiseen pintaan.

▲

Työpöytä

Pitää kiinni ja kulkee työkappaleen poikki. Pintahiomakoneissa pöytä liikkuu edestakaisin tai pyörii. Sylinterimäisissä hiomakoneissa pöytä kulkee Z-akselia pitkin työkappaleen pyöriessä.

◆

Pukeutuja

Timanttikärkeinen työkalu, joka teroittaa hiomalaikkaa ajoittain uudelleen katkaisemalla tylsistyneet rakeet ja palauttamalla pyörän geometrian. Ilman viimeistelyä hiontatehokkuus laskee jyrkästi ja pinnan laatu heikkenee.

○

Jäähdytysnestejärjestelmä

Toimittaa leikkausnestettä (vesiliukoista öljyä tai synteettistä jäähdytysnestettä) virtausnopeuksilla 20-100 l/min jauhatusalueelle. Jäähdytysneste vähentää lämpöä (hiontavyöhykkeen lämpötila voi paikallisesti ylittää 1000 astetta), huuhtelee lastut ja voitelee leikkauskohtaa.

●

Syöttömekanismi

Säätää kuinka syvälle pyörä tarttuu työkappaleeseen (syöttö / leikkaussyvyys). Tarkkuussyöttömekanismit erottuvat 0,001 mm:n välein, mikä mahdollistaa mikromateriaalin poiston, joka erottaa hionnan karkeammista leikkausprosesseista.

Konetyypit

Tärkeimmät tyypit ja niiden toimintaperiaatteet

Erilaiset geometriat vaativat olennaisesti erilaisia konekokoonpanoja. Alla on neljä yleisintä teollisessa tuotannossa käytettyä tyyppiä:

Koneen tyyppi	Työkappaleen liike	Wheel Motion	Tyypillinen toleranssi	Yhteinen sovellus
Pintahiomakone	Pyörivä tai edestakaisin liikkuva pöytä	Pyörii, alassyöttö kulkua kohti	/- 0,005 mm	Litteät levyt, muotit, työkalut

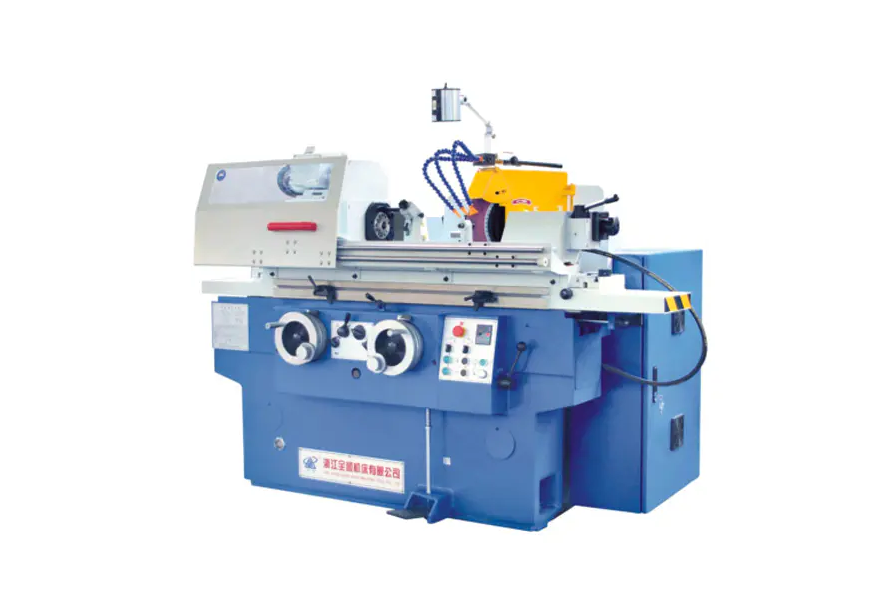

Sylinterimäinen hiomakone	Pyörii keskusten välillä	Pyörii, kulkee aksiaalisesti	/- 0,002 mm	Akselit, tapit, rullat
Keskitön hiomakone	Syötetään läpi säätöpyörällä	Hiomalaikan säätöpyörä	/- 0,001 mm	Tangot, putket, suuren volyymin osat
Sisäinen hiomakone	Pyörii (tai pidetään paikallaan)	Pieni pyörä pyörii reiän sisällä	/- 0,003 mm	Laakeripyörät, hydraulisylinterit

Syväsukellus

Kuinka keskustaton hionta saavuttaa poikkeuksellisen suorituskyvyn

Keskitön hionta on lieriömäisen hiontaan tuottavin muoto, koska se eliminoi osien kiinnityksen kokonaan. Työkappale lepää terällä kahden pyörän välissä:

Hiomalaikka (suuri, nopea) tekee varsinaisen leikkauksen jopa 60 m/s nopeuksilla
Säätöpyörä (pienempi, kallistettu 1-6 astetta) ohjaa osan pyörimisnopeutta ja aksiaalisyöttönopeutta

Kallistamalla säätöpyörää osaa samanaikaisesti pyöritetään ja työnnetään koneen läpi aksiaalisesti – menetelmää kutsutaan "läpisyöttöhionnaksi". Tuotantokeskittymätön hiomakone pystyy käsittelemään enemmän kuin 1000 pientä lieriömäistä osaa tunnissa ilman, että käyttäjä lastaa/purkaa osien välillä.

Tämä tekee keskittömästä hiomisesta vakioprosessin suurivolyymiisille komponenteille, kuten autojen venttiilivarret (toleranssit /-0,003 mm halkaisijaltaan 6 mm) ja laakerirullat.

Prosessin ohjaus

Kriittiset parametrit, jotka ohjaavat hiontatehoa

Jauhatustulokset määräytyvät neljän vuorovaikutuksessa olevan prosessimuuttujan perusteella. Jonkin niistä vääristäminen aiheuttaa joko huonon pinnan, mittavirheen tai lämpövaurion (palovamman).

Pyörän nopeus (Vs)

Suurempi pyörän nopeus tarkoittaa, että jokainen rake poistaa ohuemman lastun, mikä vähentää leikkausvoimia ja parantaa viimeistelyä – mutta lisää lämmöntuotantoa. Tästä syystä CBN-pyörät toimivat nopeudella 80-120 m/s nopeassa hionnassa (HSG).

Työkappaleen nopeus (Vw)

Nopeampi työkappaleen liike lisää materiaalin poistonopeutta (MRR), mutta lisää lastua. Nopeussuhde Vs/Vw vaihtelee tyypillisesti välillä 60:1 - 120:1 tarkkuushiontasovelluksissa.

Leikkaussyvyys (ae)

Rouhintakäsittelyssä voidaan käyttää arvoa ae = 0,05 mm; viimeistelypasseissa käytetään 0,002 - 0,005 mm. Kipinäsyötöt (nollasyöttö) jakson lopussa mahdollistavat koneen taipuman palautumisen, mikä parantaa mittatarkkuutta.

Tietyn materiaalin poistonopeus (Q'w)

Ilmaistuna mm3/mm/s, tämä on hallitseva tuottavuusmittari. Nykyaikaiset CNC-hiomakoneet optimoivat Q'w:n reaaliajassa käyttämällä tehonvalvontaa pysyäkseen lähellä palamiskynnystä ylittämättä sitä.

Yhteinen haaste

Lämpövauriot: Riski, joka jokaisen hiontatoimenpiteen on hallittava

Hionta tuottaa voimakasta paikallista lämpöä – jopa 1500 astetta rakeen ja työkappaleen kosketusvyöhykkeellä äärimmäisissä tapauksissa - kestää vain mikrosekunteja raekontaktia kohti. Jos lämpö ei voi haihtua tarpeeksi nopeasti, se aiheuttaa:

Hionta polttaa — pinnan hapettumista, joka näkyy sinisenä/ruskeana värjäytymänä, mikä viittaa mikrorakenteen muutoksiin
Jäljellä oleva vetojännitys — mikä lyhentää dramaattisesti karkaistujen teräsosien väsymisikää
Pinnan uudelleenkovettuminen tai pehmeneminen — muutetaan kovuusprofiilia, joka lämpökäsittelyllä oli tarkoitus saavuttaa

Lämpövaurioiden ehkäiseminen vaatii yhdistelmän aggressiivista jäähdytysnesteen käyttöä (korkeapaineiset suuttimet 50–80 baarilla joissakin ilmailusovelluksissa), oikeaa pyörän valintaa (avoin rakenne vapaata leikkaamista varten) ja konservatiivisia materiaalinpoistonopeuksia viimeistelyvaiheissa.

Barkhausenin kohinaanalyysiä ja röntgendiffraktiota käytetään laatukriittisillä teollisuudenaloilla (laakerit, ilmailu) varmistamaan tuhoamattomalla tavalla, että maapinnoilla ei ole jäännösvetolujuutta koneistuksen jälkeen.

Valintaopas

Oikean hioma-aineen valinta materiaalille

Pyörän valinta on suurin yksittäinen vipu sekä tuottavuuden että pinnan laadun kannalta. Väärä hioma-aine ei vain toimi huonommin – se voi polttaa tai murtaa työkappaleen.

Hiomatyyppi	Paras	Vältä Päällä	Suhteellinen hinta
Alumiinioksidi (Al2O3)	Teräs, pikateräs, rautametallit	Karbidi, keramiikka	Matala
Piikarbidi (SiC)	Valurauta, ei-rautametalli, keramiikka, kivi	Karkaistu teräs (reagoi kemiallisesti)	Matala-Medium
Kuutioinen boorinitridi (CBN)	Karkaistu teräs (yli 45 HRC), superseokset	Pehmeää terästä, alumiinia	Korkea
Timantti	Karbidi, keramiikka, glass, composites	Teräs (hiilen diffuusio aiheuttaa nopeaa kulumista)	Erittäin korkea

Moderni Tekniikka

Kuinka CNC-ohjaus on muuttanut hiontatarkkuutta

Nykyaikaiset CNC-hiomakoneet integroivat suljetun silmukan palautetta, jota perinteiset koneet eivät pysty vastaamaan. Keskeisiä teknologioita ovat:

Prosessin mittaus — ilma- tai kosketusanturit mittaavat työkappaleen halkaisijan hionnan ollessa aktiivisena ja säätävät syöttöä automaattisesti niin, että se osuu 0,001 mm:n sisällä
Akustiset emissioanturit — tunnistaa korkeataajuisen signaalin, kun laikka koskettaa ensimmäistä kertaa työkappaletta tai laatikkoa, eliminoi ilmahiontaajan ja havaitsee pyörän rikkoutumisen
Mukautuva syöttönopeuden säätö — Karan tehonvalvonta syöttää tiedot takaisin CNC:hen, jotta materiaalin poistonopeus pysyy vakiona pyörän kuluessa
Automaattinen pyörän tasapainotus — Pyörän laipan sisällä olevat dynaamiset tasapainottimet korjaavat epätasapainoa reaaliajassa ja vähentävät tärinää alle 1 g:n käyttönopeudella

Nykyaikainen CNC-sylinterihiomakone pystyy suorittamaan akselin hiontajakson alle 90 sekunnissa Cpk-arvojen ollessa yli 1,67 – prosessikyky, jota eräajoinen manuaalinen hionta ei voi lähestyä.

Käytännön opastus

Mitä käyttäjien on tarkistettava ennen jokaista hiontaajoa

Paraskin kone tuottaa romua, jos käyttöä edeltävät tarkastukset jätetään väliin. Seuraava tarkistuslista kattaa eniten vaikuttavat kohteet:

Suorita a rengastesti hiomalaikalla - selkeä metallisävy ei ilmaise halkeamia; tylsä naksahdus tarkoittaa, että pyörä on hävitettävä
Tarkista pyörä RPM-luokitus ylittää karan maksiminopeuden vähintään 25 % turvamarginaalilla
Tarkista jäähdytysneste pitoisuus ja virtausnopeus ennen käynnistystä - huonontunut jäähdytysneste aiheuttaa palovammoja jopa konservatiivisilla parametreillä
Pue pyörä jokaisen uuden työn alussa tai yli 30 minuutin joutoajan jälkeen leikkausterävyyden palauttamiseksi
Vahvista työkappale kiinnityksen jäykkyys — tärisevä työkappale aiheuttaa tärinäjälkiä taajuuksilla 500-2000 Hz, mikä pilaa pinnan viimeistelyn
Tarkasta kipinäsuoja ja pyöränsuoja — hiomakipinät voivat kulkea 3-5 metriä, ja pyörien sirpaleet toimintanopeudella ovat tappavia ammuksia
