CNC-kaksinkertainen hiontapää, sylinterihiontakone

CNC-kaksinkertainen hiontapää, sylinterihiontakone

  • CNC-kaksinkertainen hiontapää, sylinterihiontakone
Perustiedot Tekniset tiedot
Saada lainaus
Perustiedot

Tuotteen yleiskuva

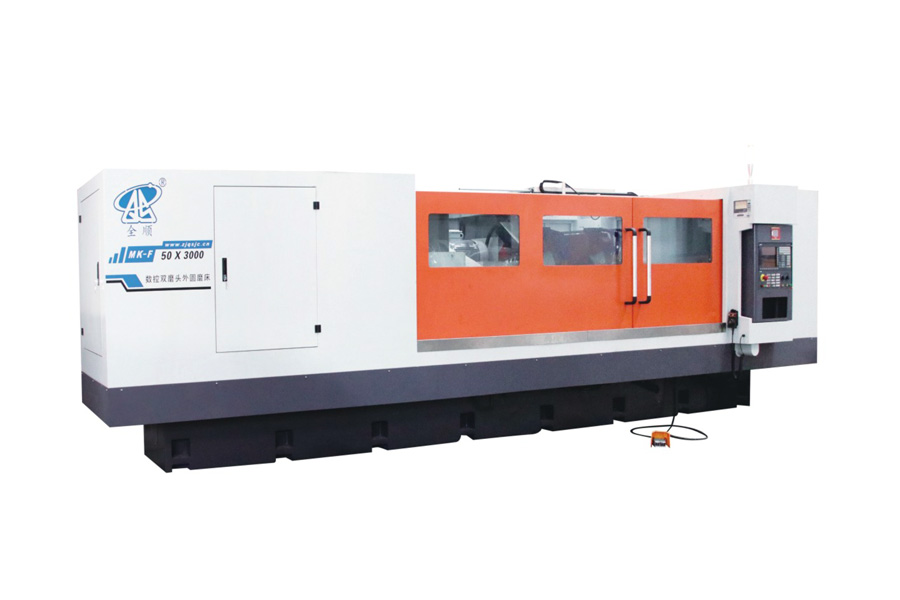

Zhejiang Quanshun Machine Tool Co., Ltd.:n CNC-kaksoishiomapään sylinterihiontakone (malli MK-F50) on suunniteltu korkean kapasiteetin ja pitkien akselien tarkkuushiontaan. Koneessa on yhdellä pyörien kannattimella kaksi itsenäistä hiomapyörää, mikä mahdollistaa erilaisten halkaisijoiden, liuskanmuotojen tai hiomavaiheiden työstämisen ilman työkappaleen uudelleensijoittamista, vähentäen epätuottavaa aikaa monivaiheisilla monihalkaisijaisilla akselilla. Kone on saatavana neljällä keskipisteen etäisyyskonfiguraatiolla (1000 mm / 1500 mm / 2000 mm / 3000 mm hiomapituus), ja se käsittelee työkappaleita, joiden halkaisija voi olla jopa Φ500 mm ja paino jopa 1000 kg — tämä tekee siitä ihanteellisen raskaan työn akselien, rullien ja spindelien valmistukseen, jossa tarvitaan sekä suorituskykyä että mikronitason tarkkuutta.

Keskeiset etumatkat teollisuuden ostajille

Kaksoishiomapyörien konfiguraatio — Kaksi pyörää (A: Φ750x100x305, B: Φ750x75x305) on asennettu samaan pyörien kannattimeen, mikä mahdollistaa erilaisten hiomatoimenpiteiden suorittamisen yhdellä asetuksella ilman pyörien vaihtoa — lyhentäen sykliaikaa monihalkaisijaisilla akselilla.

Pitkän akselin kapasiteetti — Kone on saatavana neljällä hiomapituuskonfiguraatiolla (1000/1500/2000/3000 mm) ja keskipisteiden etäisyyksillä jopa 3100 mm, kattaen kaiken lyhyistä spindeleista pitkiin rulliin samassa koneperheessä.

Raskaan työn kuormitusluokka — Kone kestää työkappaleita, joiden halkaisija voi olla jopa Φ500 mm ja paino jopa 1000 kg, 540 mm:n pyörimisalalla, sopien suurille teollisuuden akselille ja rullille.

Tarkka servohallinta — Työpöytä saavuttaa 0,001 mm:n ajon resoluution, kun taas poikittainen syöttömekanismi pääsee 0,0001 mm:n resoluutioon 22 Nm:n AC-servomoottorin vääntömomentilla, varmistaen vakaita ja toistettavia mikronitasoisia paikannuksia.

Tehokas ja vakaa pyörien kannattin — 15 kW:n spindelimoottori pyörittää pyöriä jopa 45 m/s lineaarisen nopeuden kanssa, 400 mm:n maksimi liikkeen kanssa, tuoden tasaisen materiaalinpoiston jopa kovettuneille, suurihalkaisijaisille työkappaleille.

Säädettävä liuskanmuotoinen työpöytä — Työpöytä tukee säädettäviä liuskanmuotoisia asetuksia, mahdollistaen tarkkoja liuskanmuotoisten ja suorien akselien hiomia samalla alustalla.

Todistettu hiomatarkkuus — Tuottaa pyöreyttä ≤0,003 mm, sylinterisyyttä ≤0,008/1000 mm ja pintaruostetta ≤Ra 0,32 μm, täyttäen vaativat viimeistelyluokan toleranssit heti koneelta lähtien.

Sovellukset

Tätä konetta käytetään laajalti teollisuuden aloilla, jotka vaativat tarkkaa hiomaa suurille, pitkille tai monihalkaisijaisille sylinterimuotoisille osille, mukaan lukien:

Suuret konepajaspindelit ja akselit Painatus- ja paperitehtaan rullat
Metallurgian ja terästehtaan rullat Raskaan työn hydraulisilinderien vartaiden hiominen
Tuulivoiman ja raskaan kaluston akselit

Miksi valita Zhejiang Quanshun Machine Tool

Zhejiang Quanshun Machine Tool Co., Ltd. on erikoistunut CNC-sylinterihiontalaitteisiin, jotka on suunniteltu raskaaseen teollisuuteen. MK-F50-kaksoishiomapään sarja yhdistää jäykkän konepohjan, kaksoishiomapyörien kannattimen ja korkearesoluutioiset servoakselit auttaakseen valmistajia vähentämään asetusvaihtojen määrää ja parantamaan hiomayhtenäisyyttä suurilla, monihalkaisijaisilla akselilla. Tarjoamme muokattavia keskipisteiden etäisyyksiä, pyörien kokoja ja moottorin tehoa erityisten työkappaleiden vaatimuksiin, tukena tekninen neuvonta, asennusapu ja jälkimyyntipalvelu.

Usein kysytyt kysymykset

Mitä tarkoittaa "kaksoishiomapää" tässä koneessa?

Pyörien kannatin kantaa kaksi hiomapyörää (A: Φ750x100x305, B: Φ750x75x305), mikä mahdollistaa erilaisten hiomatoimenpiteiden — kuten erilaisten halkaisijoiden tai hiomavaiheiden — suorittamisen samalla asetuksella ilman pyörien vaihtoa.

Mikä on maksimaalinen työkappaleen koko ja paino?

Kone hioutuu työkappaleita, joiden halkaisija vaihtelee Φ30 mm:stä Φ500 mm:ään, pyörimisalalla Φ540 mm ja maksimissaan 1000 kg:n työkappaleen painolla.

Mitä hiomapituuksia on tarjolla?

MK-F50-sarja on saatavana neljällä konfiguraatiolla, joiden maksimihiomapituudet ovat 1000 mm, 1500 mm, 2000 mm ja 3000 mm, soveltuen eri akselien pituuksille.

Millaisen tarkkuuden tämä kone voi saavuttaa?

Kone saavuttaa pyöreyttä ≤0,003 mm, sylinterisyyttä ≤0,008/1000 mm ja pintaruostetta ≤Ra 0,32 μm, poikittaisen syöttöresoluution ollessa jopa 0,0001 mm.

Voiko kone hiota liuskanmuotoisia työkappaleita?

Kyllä. Työpöytä on varustettu säädettävällä liuskanmuotoisella mallilla, mikä mahdollistaa tarkan liuskanmuotoisen hiomon lisäksi myös suoran sylinterihiomaa.

Voiko speksit räätälöidä?

Kyllä. Zhejiang Quanshun Machine Tool tarjoaa mahdollisuutta räätälöidä keskipisteen etäisyyttä, pyörien kokoa, spindelimoottorin tehoa ja muita parametreja erityisten työkappaleiden ja tuotannon vaatimusten mukaan.

Tekniset tiedot:
  • MK-F50
