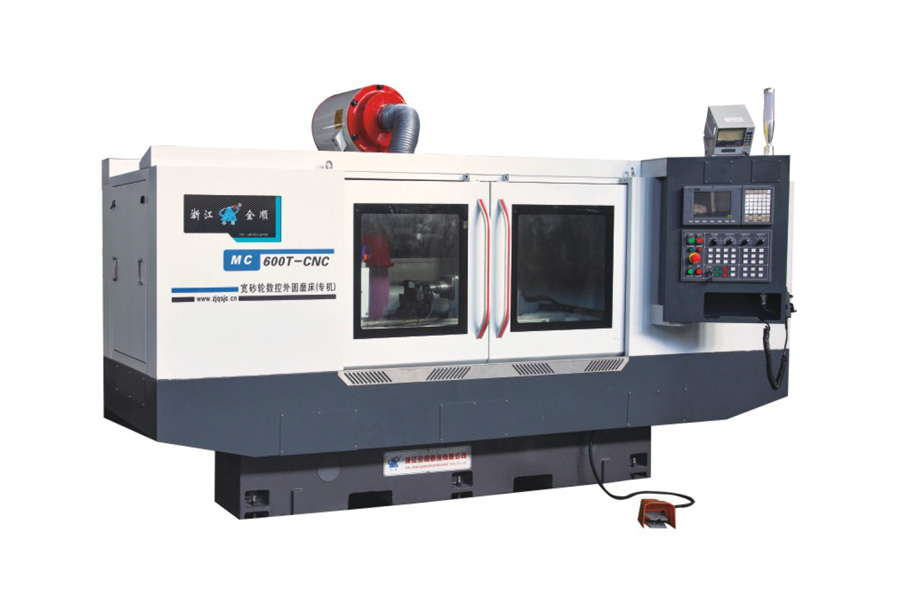

CNC-sylinterihiontakone leveällä hiontapyörällä

Leveä pyöry = suurempi läpäisykyky — 500 mm x 203 mm x 200 mm:n hiontapyöry peittää enemmän pintaa yhdellä kulutuskerralla, mikä lyhentää merkittävästi hionta-aikaa pitkillä akselilla verrattuna standardileveyksillä varustettuihin pyöryihin — suora kustannussäästö suurten sarjojen tuotannossa.

Täysi CNC-servo-ohjaus — Sekä Z-akseli (pöytä) että X-akseli (pyörylaite) ohjataan 5,9 kW:n vaihtovirta-servo-moottoreilla, joilla on 0,001 mm:n resoluutio, mikä takaa toistuvan mikronitason tarkkuuden jokaiselle kappaleelle erässä.

Suuri teho pyörylaiteohjauksella — 15 kW:n taajuusmuuntaja-moottori ajaa pyöryä 45 m/s lineaarisen nopeuden vauhdilla, mikä tarjoaa vakaita ja tehokkaita materiaalinpoistoja myös karkaistulla teräksellä valmistetuille kappaleille.

Kestävä kapasiteetti — Käsittelee kappaleita halkaisijaltaan 8 mm:stä 320 mm:hen ja painoltaan jopa 150 kg:aan, kattamalla laajan kappaleiden kirjon samalla koneinvestoinnin sisällä.

Joustava pöydän kallistus — Työpöytä voi kääntyä myötäpäivään 7° ja vastapäivään 3°, mikä mahdollistaa tarkat lieriön hiontatyöt ja geometrian korjauksen monimutkaisille akselimalleille.

Hydraulinen kaksoistoimintainen takalaite — 5# tapersäätöinen takalaite, jolla on 50 mm:n hihnanliike ja hydraulinen kaksoistoimintainen ohjaus, varmistaa turvallisen ja toistuvan kappaleen kiinnityksen sekä nopeammat kappaleen vaihdot.

Jäykkä, ei-kiertyvä päälaite — Kiinteä päälaite, jossa on 3,1 kW:n vaihtovirta-servo-spindeli ja 5# keskitaperi, tarjoaa tasaisen kiertoliikkeen vakauden vaativille tarkkuustyömaille.

Erityisvalmistanamme CNC-hiontalaiteita yhdistämme jäykän konepohjan suunnittelun, täysin servo-ohjatun CNC-akselien hallinnan ja sovelluskohtaisen konfiguraation (leveä pyöry, hydraulinen takalaite, kääntyvä pöytä) auttaaksemme asiakkaita saavuttamaan alhaisemman kappalekohtaisen työkierton ja tasaisen mikronitason tarkkuuden tuotantoympäristöissä. Tuetumme räätälöityjä speksejä hiontahalkaisijalle, keskipituudelle ja pyörykoon perustuen asiakkaan kappalevaatimuksiin, sekä tarjoamme teknistä neuvontaa, asennusohjeita ja jälkimyyntitukea.

Mikä on tämän koneen maksimi kappalekoko, jonka se pystyy hiontaan?

Kone hioo kappaleita halkaisijaltaan 8 mm:stä 320 mm:hen, 600 mm:n keskipituudella ja maksimipainolla 150 kg.

Mitä eroa on "leveä hiontapyöry" -konetta ja tavallista sylinterihiontakonetta?

Leveä hiontapyöry (tässä mallissa 500 mm leveä) peittää suuremman kosketusalueen yhdellä kulutuskerralla, mikä vähentää tarvittavien kulutuskertojen määrää pitkillä akselilla ja parantaa kokonaisuutta hionnan tehokkuutta suurten sarjojen tuotannossa.

Mikä on CNC-akselien paikannustarkkuus?

Sekä Z-akseli (pöytä) että X-akseli (pyörylaite) saavuttavat 0,001 mm:n resoluution, ohjattuna 5,9 kW:n vaihtovirta-servo-moottoreilla, mikä takaa tasaisen ja toistuvan tarkkuuden.

Voiko kone hioa lieriömäisiä akseliasioita?

Kyllä. Työpöytä voi kääntyä myötäpäivään 7° ja vastapäivään 3°, mikä mahdollistaa lieriön hionnan ja hienojen säätöjen tekemisen.

Onko takalaite sopiva suurten sarjojen tuotantoon?

Kyllä. Takalaite käyttää hydraulista kaksoistoimintaa ja 50 mm:n hihnanliikettä, mikä mahdollistaa nopeat ja turvalliset kiinnitykset sekä nopeat kappaleen vaihdot.

Voiko speksejä räätälöidä?

Kyllä. Zhejiang Quanshun Machine Tool tarjoaa mahdollisuutta räätälöidä hiontahalkaisijan rajaa, keskipituutta, pyörykoon ja moottorikonfiguraatiota erityisten kappale- ja tuotantovaatimusten mukaan.
